Führungsbahnschützer (FBS) robust, flexibel und präzise

Maschinenführungen benötigen einen zuverlässigen Schutz vor Schmutz, Spänen und Flüssigkeiten. innoFlex® Führungsbahnschützer (FBS) decken diese empfindlichen Bereiche flexibel ab und bewegen sich synchron mit der linearen Bewegung der Führung – selbst bei hohen Geschwindigkeiten und dynamischen Fahrten.

Zusätzlich schützen sie Ihre Mitarbeiter zuverlässig vor Verletzungen.

Konstruktion

innoFlex® FBS werden aus hoch belastbarem, beschichtetem Spezialgewebe gefertigt. CNC-gefräste Stützrahmen in jeder Falte verleihen der Abdeckung Stabilität und Formbeständigkeit. Je nach Anforderung werden die Rahmen mit dem Gewebe thermisch verklebt, verschweißt oder vernäht.

Speziell geformte Führungsrahmen verhindern ein Abheben von der Führungsbahn – auch bei hohen Fahrgeschwindigkeiten laufen unsere rahmengestützten FBS leicht, präzise und spurtreu.

Die Faltentiefe ist in Schritten von 10 bis 50 mm (jeweils 5 mm) erhältlich. Darüber hinaus sind Sondermaße und individuelle Geometrien möglich. Die Montage ist in jeder Lage umsetzbar: horizontal, vertikal, diagonal oder kopfüber.

Montagefertige Lieferung: Unsere Führungsbahnschützer werden montagebereit mit Metallflansch oder Klettbefestigung geliefert. Auf Wunsch integrieren wir kundenspezifische Lochbilder.

Schutzfunktionen

innoFlex® Führungsbahnschützer schützen zuverlässig vor:

Staub und Schmutz
Holz- und Metallspänen
Öl, Fett und Kühlemulsionen
Wasser und Flüssigkeitsspritzern
Schweißspritzern und Schleiffunken

Zusätzlich reduzieren sie das Verletzungsrisiko für Bedienpersonal.

Sonderform: die Faltschürze

Für Anwendungen, bei denen nur eine Seite geschützt werden muss, bietet die innoFlex® Faltschürze eine kostengünstige Alternative zum mehrseitigen FBS.

Varianten:

ohne Stützrahmen: ultraleicht, platzsparend, kleinstes Blockmaß
mit Stützrahmen: stabile, langlebige Ausführung

Hinweis: Faltschürzen neigen beim Zusammenfahren zum Aufwölben. Eine bauseitige Führung – z. B. mittels U-Profil – wird empfohlen.

Ihre Vorteile mit innoFlex® FBS

Hohe Formstabilität auch bei großen Belastungen
Vielfältige Bauformen (U-Form, Schrägformen etc.)
CNC-gefertigte Präzisionsstützrahmen
Spurtreuer Lauf auch bei hoher Dynamik
Optional geräuschreduzierende Gleitelemente
Reißfestes Spezialgewebe mit exakter Faltung
Auf Wunsch extrem dünne Materialien zur Massereduktion
Sonderlösungen für extreme Belastungen
Temperaturbeständig von –15 °C bis +60 °C
Wasser- und staubdicht (außer genähte Ausführungen)
Maßgeschneiderte Befestigungsmöglichkeiten
Einfache Montage und wartungsfreie Nutzung

innoFlex® Führungsbahnschützer (FBS) sind die ideale Lösung, um Maschinenführungen dauerhaft zu schützen, Stillstände zu reduzieren und die Sicherheit in Ihrer Produktion zu erhöhen.

Produktdetails

Material

Um Ihrem individuellen Einsatzfall in höchstem Maße gerecht zu werden, bietet Ihnen innoFlex® für Scheibenbälge eine besonders breite Materialauswahl. Nach gründlicher Analyse Ihrer Anforderungen finden wir gemeinsam das optimale Material – und damit den besten Scheibenbälge für Ihren Einsatzfall.

Führungsbahnschützer - Materialübersicht		Polyestergewebe mit PU beschichtet	Polyestergewebe mit PU beschichtet	Polyestergewebe mit PU weiß/grau beschichtet	Polyestergewebe PU + PTFE beschichtet	Aramidgewebe mit PU beschichtet	Polyestergewebe mit PVC beschichtet
Kurzzeichen		PPU02	PPU04s	PPU04w	PPT03	NPU03	PVC04
Materialnummer		660	670	680	690	730	740
Materialdicke		0.2	0.34	0.34	0.35	0.33	0.35
Mechanische Eigenschaften -Raumtemperatur	Reißfestigkeit / N / 50 mm / DIN EN ISO 1421	800	2000	2000	1500	700	1500
	Reißdehnung / % / DIN EN ISO 1421	18	18	18	–	30	12
	Biegesteifigkeit / cN / DIN 53121	5 bis 15	22	14	20-45	100	10
	Wassersäule / mm Wassersäule / DIN EN 20811	2000	2000	2000	2000	500	2000
	Knickbeständigkeit Bally / Touren / DIN 53351	40000	55000	46000	25000	40000	40000
Thermisches Verhalten	Kälteflexibel bis °C (gilt nur für das Deckmaterial)	-20°C	-20°C	-20°C	-20°C	-20°C	-20°C
Thermisches Verhalten	Max. Dauereinsatz-Temperatur in °C (gilt nur für das Deckmaterial)	90°C	90°C	90°C	100°C	180°C	60°C
Beständigkeit gegen	Staub
	Flüssigkeitsdicht
	wasserbeständig
	kühlemulsion beständig
	chemikalienbeständig
	flammhemmend
	spänebeständig
	schweißspritzerbeständig
max. Einsatzbereich liegt bei allen Materialien wegen des Standard - Führungsrahmen (PVC) bei max. 50°C		Beurteilung:	sehr gut	gut	befriedigend	ausreichend	ungenügend

Hinweis
Wenn Sie hier nicht das richtige Material für Ihren Einsatzfall finden, sprechen Sie mit einem unserer Anwendungstechniker.
Wir helfen Ihnen individuell weiter.

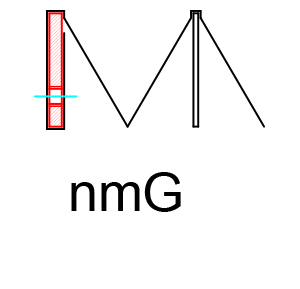

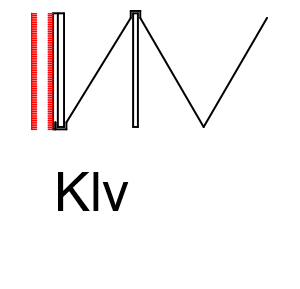

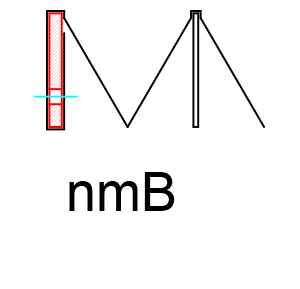

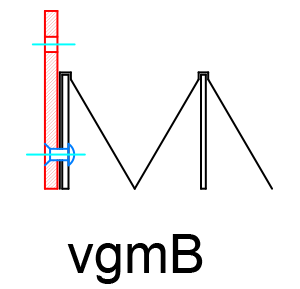

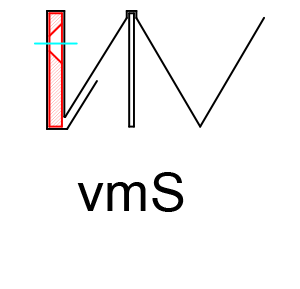

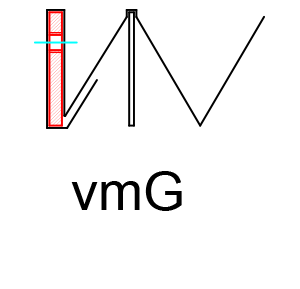

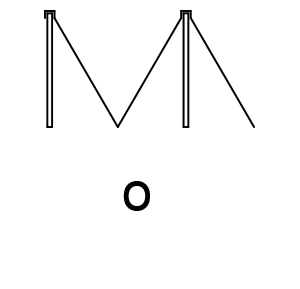

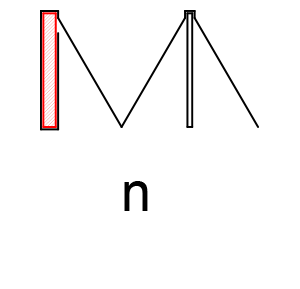

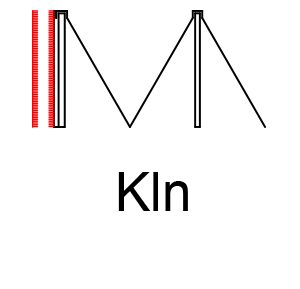

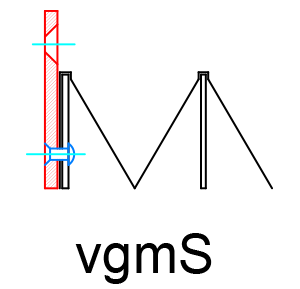

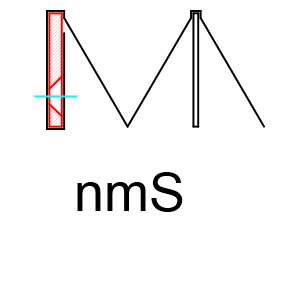

Anschlüsse und Zubehör

Damit Sie Ihren neuen Führungsbahnschützer funktionssicher in Ihren Anwendungsbereich eingliedern können, bietet Ihnen innoFlex® eine große Auswahl an Anschlüssen und Zubehör. Sprechen Sie mit unseren Anwendungstechnikern über Ihren konkreten Einsatzfall. Gemeinsam finden wir die optimalen Anschlüsse und Zubehörteile für Ihren Führungsbahnschützer.
