Scheibenbälgeunübertroffenes Auszugsverhältnis
innoFlex® Scheibenbälge bieten besondere Vorteile und eignen sich auch für anspruchsvolle Anwendungen.
Auffällig ist die glatte, exakt zylindrische Außenkontur – eine attraktive Lösung, wenn neben Funktionalität auch das Design zählt.
Ein weiterer Vorteil: Für einen innoFlex® Scheibenbalg fallen im Regelfall keine Formkosten an. Damit sind sie selbst bei kleinen Stückzahlen besonders wirtschaftlich.
Konstruktion
innoFlex® Scheibenbälge werden in der Regel aus CSM-Gummi, NBR-Gummi oder dem speziell entwickelten Material x-Tend gefertigt. Basis bilden einzelne ringförmige Scheiben, die abwechselnd an der Innen- und Außenkontur miteinander verbunden werden. So entsteht eine homogene Materialverbindung und ein geschlossener, beliebig langer Faltenbalg.
Darüber hinaus bietet innoFlex® genähte Scheibenbälge aus Preox, Silikatgewebe, metallisiertem Glasgewebe, PU-beschichtetem Polyestergewebe und weiteren Spezialmaterialien. Eine Übersicht der Materialeigenschaften finden Sie im innoFlex® Materialverzeichnis. Für den waagerechten Einsatz können Scheibenbälge mit innenliegenden Gleitbuchsen aus PA oder PTFE ausgestattet werden. Diese verhindern zuverlässig den Kontakt zwischen Balg und Spindel. Da bei der Bewegung Über- oder Unterdruck entsteht, stattet innoFlex® die Scheibenbälge auf Wunsch mit ausreichend Be- und Entlüftungselementen aus.

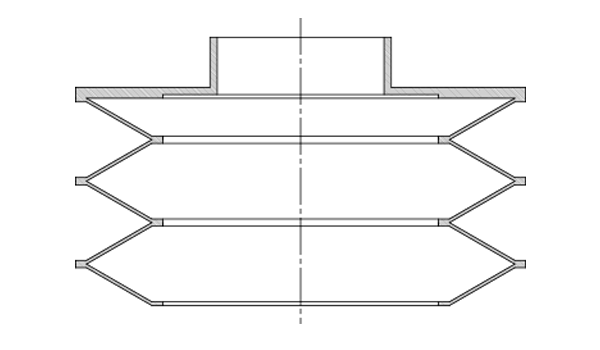

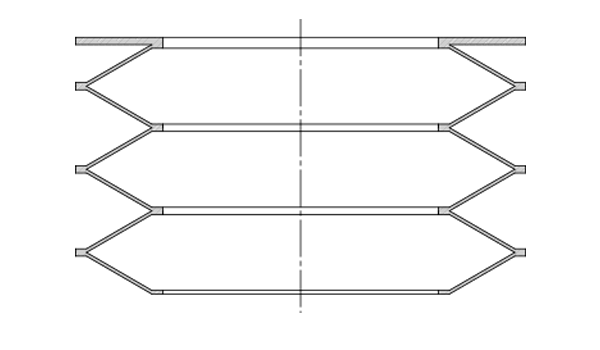

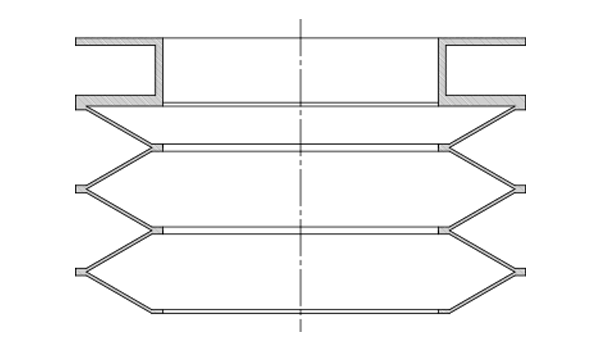

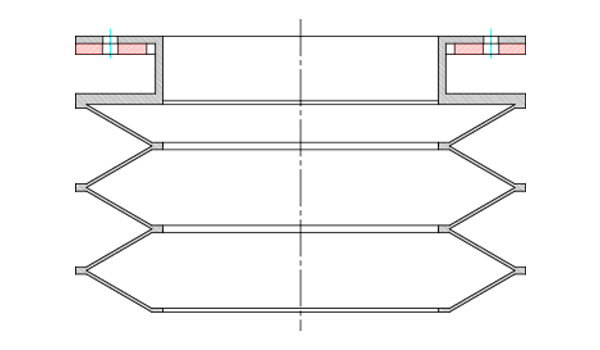

Anschlüsse: frei wählbar als Stulpe, Flansch oder Kombination aus beiden.
Unser Tipp: Scheibenbälge aus x-Tend
x-Tend ist eine exklusive, hochreißfeste Folie von innoFlex® mit überzeugenden Eigenschaften:
- sehr gute UV-Beständigkeit
- gute Öl- und Fettresistenz
- Temperaturbereich von –20 °C bis +60 °C
- hohe Reißfestigkeit
Ihr Vorteil: Bei Scheibenbälgen mit großen Faltentiefen erzielen Sie mit x-Tend deutliche Preisvorteile gegenüber herkömmlichen Lösungen.
Schutzfunktionen
innoFlex® Scheibenbälge schützen zuverlässig vor:
- Staub und Schmutz
- Metall- und Holzspänen
- Öl, Fett und Kühlemulsionen
- Wasser und anderen Flüssigkeiten
- aggressiven Medien
Zusätzlich schützen sie Menschen vor:
- gefährlichen Berührungen mit bewegten Maschinenteilen
Ihre Vorteile mit innoFlex® Scheibenbälgen
- Unübertroffenes Auszugsverhältnis
- Gleichmäßige, glatte und formschöne Außenkontur
- Keine Formkosten in der Standardausführung
- Auch in kleinen Stückzahlen kostengünstig
- Frei wählbare Anschlüsse: Stulpe, Flansch oder Kombination
- Auf Wunsch mit Be- und Entlüftungselementen
- Sondermaterialien für spezielle Anforderungen (z. B. Hochtemperatur-Einsatz)
innoFlex® Scheibenbälge kombinieren maximale Funktionalität mit ansprechendem Design – für effizienten Maschinenschutz, höchste Wirtschaftlichkeit und sichere Prozesse.
Produktdetails
Material
Um Ihrem individuellen Einsatzfall in höchstem Maße gerecht zu werden, bietet Ihnen innoFlex® für Scheibenbälge eine besonders breite Materialauswahl. Nach gründlicher Analyse Ihrer Anforderungen finden wir gemeinsam das optimale Material – und damit den besten Scheibenbälge für Ihren Einsatzfall.
|
Scheibenbalg - Materialübersicht |
xTend Thermoplastische Spezialfolie |
Nitril Kautschuk |
Chlorsulfoniertes Polyethylen |
Viton |
||
|---|---|---|---|---|---|---|
| Kurzzeichen | xTend | NBR | CSM | FPM | ||
| Materialnummer | 220 | 160 | 120 | 180 | ||
| Materialdicke (Toleranz +-0,2 mm) | 1 | 1.1 | 1.1 | 1.1 | ||
| Mechanische Eigenschaften - Raumtemperatur | Reißfestigkeit / MPa / DIN 53504 | 55 | 6.7 | 11.8 | 9 | |
| Reißdehnung / % / DIN 53504 | 390 | 512 | 497 | 250 | ||
| Weiterreißwiderstand / N/mm / DIN ISO 34-1A | 14 | 13.1 | 10.4 | 24 | ||
| Härte / Shore A / DIN 53505 | 65 | 60 | 63 | 67 | ||
| Spannungswert 100% (S2) / MPa / DIN 53504 | / | 1.8 | 2.7 | 2 | ||
| Thermisches Verhalten | Kälteflexibel bis °C | -30°C | -15°C | -18°C | -25°C | |
| Max. Dauereinsatz-Temperatur in °C | 50°C | 70°C | 100°C | 200°C | ||
| Beständigkeit gegen | Staub | |||||
| Flüssigkeitsdicht | ||||||
| Säuren bei 20°C | ||||||
| Laugen bei 20°C | ||||||
| Wasser bei 20°C | ||||||
| Öl bei 20°C | ||||||
| Witterung und Ozon | ||||||
| Licht | ||||||
| Beurteilung: | sehr gut | gut | befriedigend | ausreichend | mangelhaft | |
Hinweis:
Wenn Sie hier nicht das richtige Material für Ihren Einsatzfall finden, sprechen Sie mit einem unserer Anwendungstechniker.
Wir helfen Ihnen individuell weiter.
Anschlüsse und Zubehör
Damit Sie Ihren neuen Führungsbahnschützer funktionssicher in Ihren Anwendungsbereich eingliedern können, bietet Ihnen innoFlex® eine große Auswahl an Anschlüssen und Zubehör. Sprechen Sie mit unseren Anwendungstechnikern über Ihren konkreten Einsatzfall. Gemeinsam finden wir die optimalen Anschlüsse und Zubehörteile für Ihren Führungsbahnschützer.

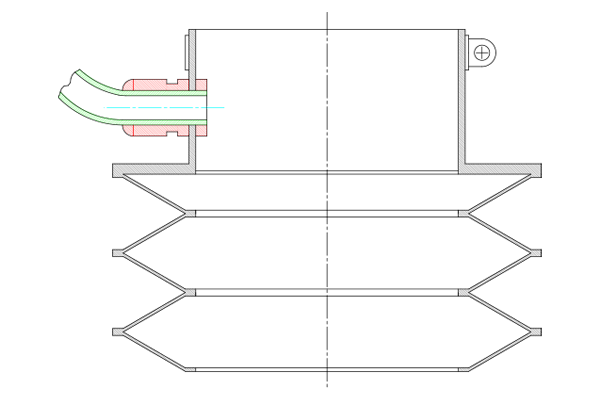

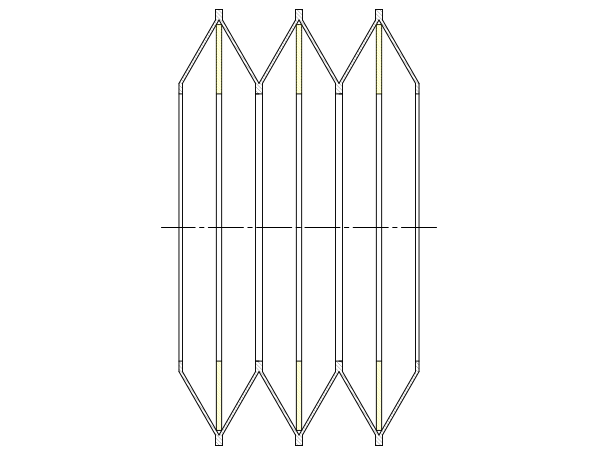

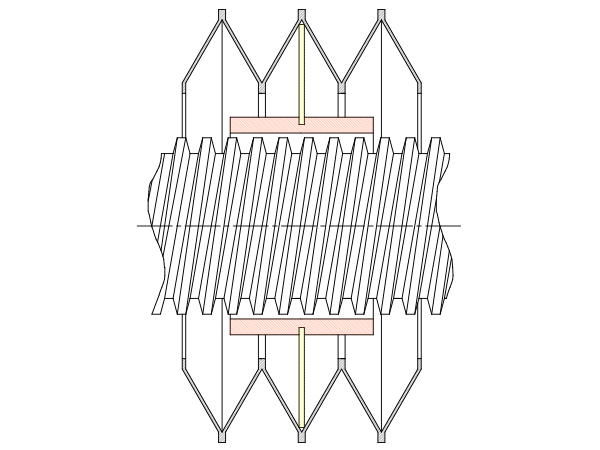

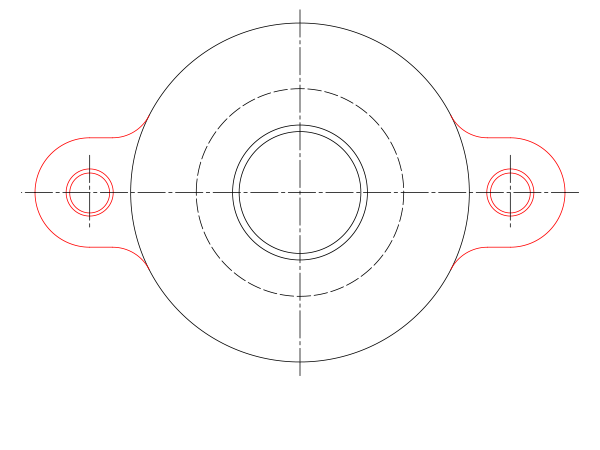

Im horizontalen Einbau können innoFlex®-Scheibenbälge mit Stützscheiben und/oder Gleitbuchsen ausgerüstet werden. Dadurch wird ein Verhaken des Balges mit einer Gewindespindel oder einer Zahnstange verhindert.

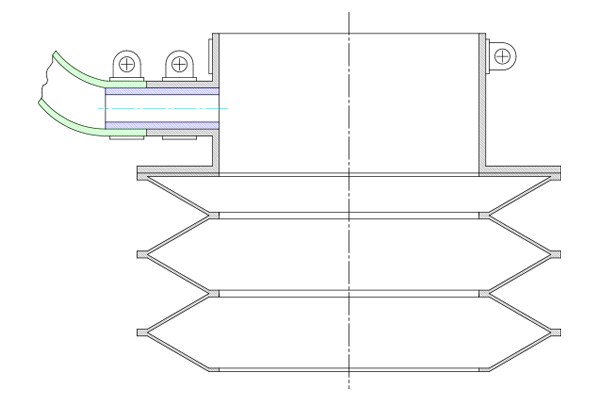

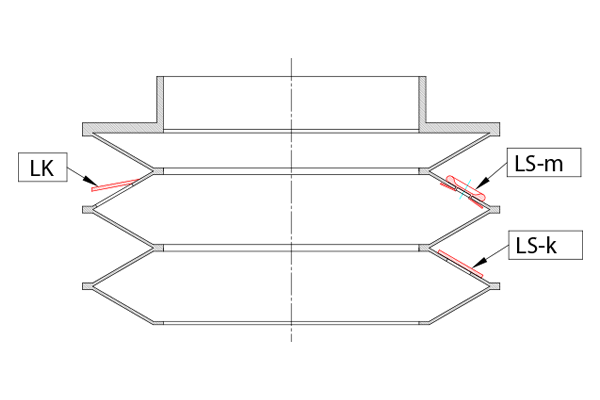

Bei hohen Verfahrgeschwindigkeiten entstehen im Balg hohe Drücke. Im Extremfall führen diese zur Zerstörung. Eingebaute Be- oder Entflüftungen (durch Luftklappen oder Ventile) verhindern dies.
