Polyflexbälgedie perfekten Faltenbälge
innoFlex® Polyflexbälge überzeugen durch eine erstklassige Verarbeitung und makellose Optik. Möglich wird dies durch ein spezielles Produktionsverfahren, das innoFlex® über Jahre hinweg kontinuierlich perfektioniert hat.
Ein Highlight ist die exklusive Infold-Auszugssperre, die von innoFlex® speziell für Polyflexbälge entwickelt wurde. Sie ermöglicht Längen von 10.000 mm und mehr – präzise, sicher und zuverlässig.
Konstruktion
Mit einer innovativen Falttechnik wird das Material in die charakteristische polygonale Form gebracht, die den Polyflexbälgen eine besonders hohe Formstabilität verleiht.
Flexible Anschlussmöglichkeiten:

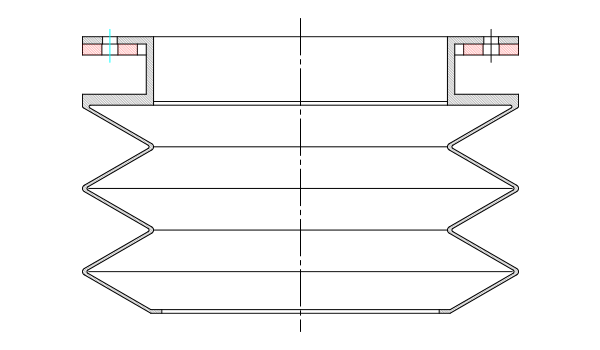

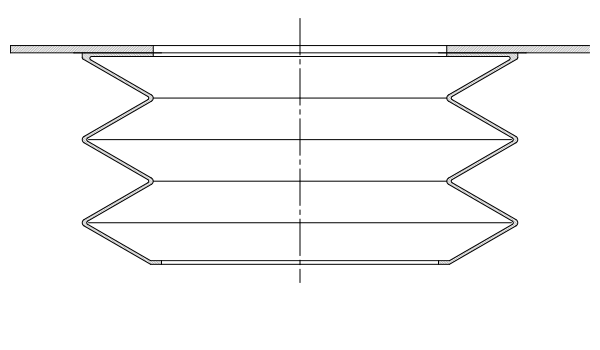

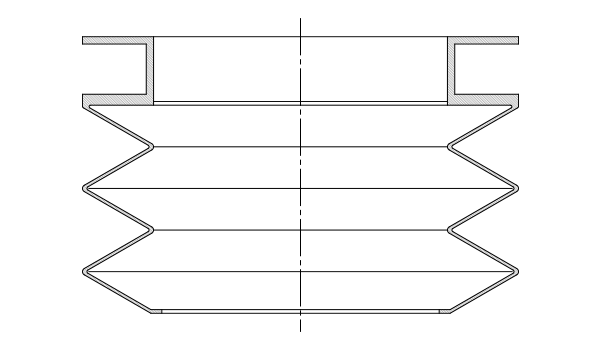

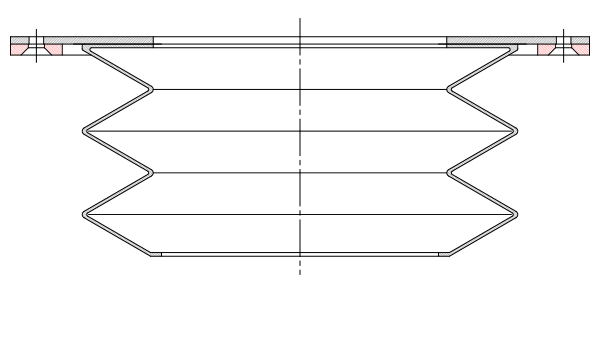

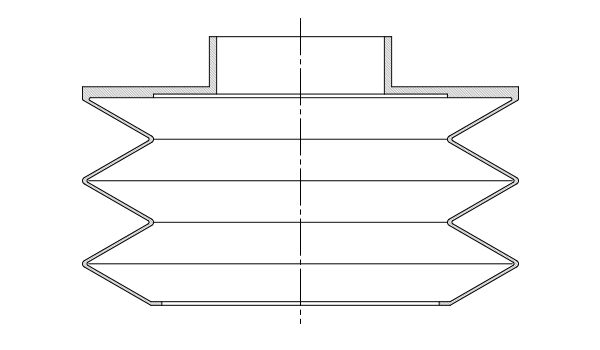

- Stulpe oder Flansch
- Befestigung mit Schellen, Schrauben oder Klettsystem
- Hinweis: Bei schweren Polyflexbälgen sollte der Stulpendurchmesser etwa 30 mm kleiner sein als der Außendurchmesser der Falten.
Da bei Bewegung Über- oder Unterdruck entstehen kann, integriert innoFlex® auf Wunsch ausreichend Be- und Entlüftungselemente.
Zusätzliche Ausstattungsoptionen:
- Luftsiebe

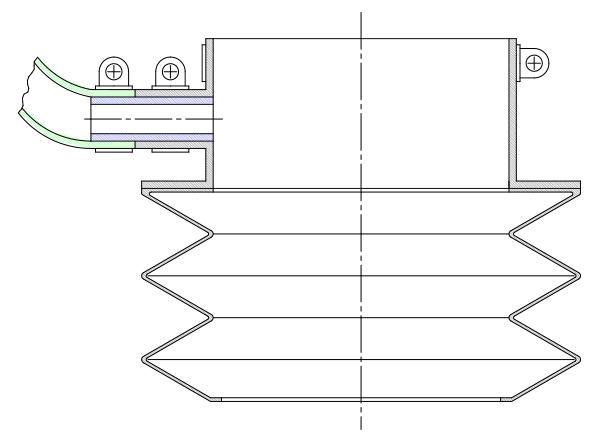

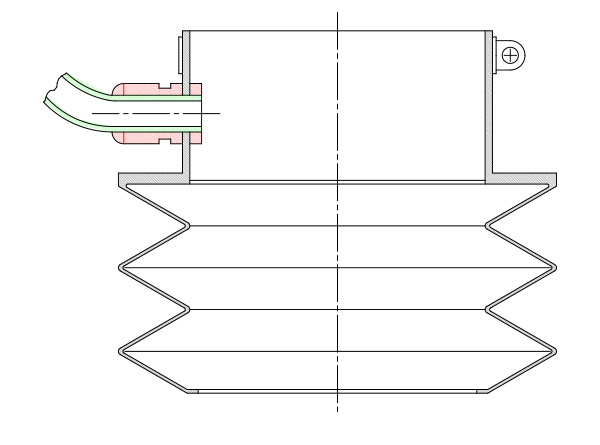

- Luftanschlüsse für Schläuche
- Gleitbuchsen
- Außenführungen
- spezielle Schellen

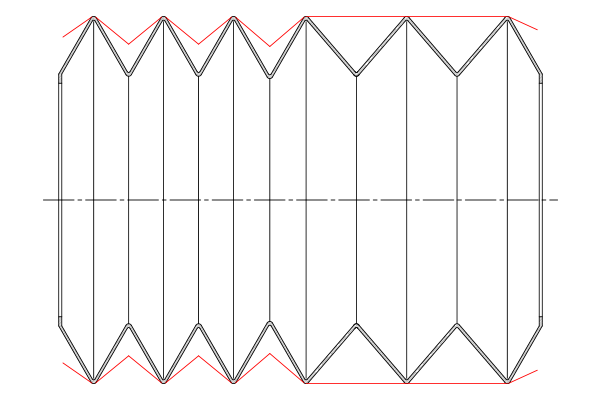

Neu: die Infold-Auszugssperre von innoFlex®
Mit der Infold-Auszugssperre setzen Polyflexbälge von innoFlex® Maßstäbe. Sie sorgt für präzises Verfahren selbst bei Längen von über 10 Metern – ohne Einschränkungen.
Im Gegensatz zu marktüblichen, aufgenähten Auszugssperren, die beim Zusammenstauchen wie Schlaufen nach außen wölben und mechanisch stören können, ist die innoFlex®-Lösung einzigartig:
- unlösbar auf den Faltenspitzen befestigt
- legt sich beim Zusammenziehen exakt in die Faltentiefe
- vergrößert das Blockmaß Lmin nicht
Ihre Vorteile:
- Perfekte Optik
- Präzise Lage der Auszugssperre
- Kein Verhaken oder Störanfälligkeit
- Exklusiv nur bei innoFlex® erhältlich
Schutzfunktionen
innoFlex® Polyflexbälge schützen zuverlässig vor:
- Staub und Schmutz
- Metall- und Holzspänen
- Wasser
- Ölen und Fetten
- Säuren und aggressiven Flüssigkeiten
Darüber hinaus schützen sie Menschen vor:
- Verletzungen durch verfahrende Maschinenteile
Ihre Vorteile mit innoFlex® Polyflexbälgen
- Hochwertige Verarbeitung & saubere Optik
- Hohe Formstabilität durch polygonale Falttechnik
- Präzise Faltung für maximale Lebensdauer
- Exklusive Infold-Auszugssperre
- Längen bis 10.000 mm und mehr möglich
- Kundenspezifische Funktionsausstattung
innoFlex® Polyflexbälge bieten Ihnen maximale Präzision, einzigartige Technologien und höchste Sicherheit – die Premiumlösung für den Schutz Ihrer Maschinen.
Produktdetails
Material
Um Ihrem individuellen Einsatzfall in höchstem Maße gerecht zu werden, bietet Ihnen innoFlex® für Polyflexbälge eine besonders breite Materialauswahl. Nach gründlicher Analyse Ihrer Anforderungen finden wir gemeinsam das optimale Material – und damit den besten Polyflexbälge für Ihren Einsatzfall.
|
Polyflexbalg - Materialübersicht |
Polyestergewebe mit PU beschichtet (außen) + PU Folie (innen) |
Polyestergewebe mit ECO beschichtet (außen) + PU Folie (innen) |
Polyestergewebe mit ECO beschichtet (innen + außen) |
||
|---|---|---|---|---|---|
| Kurzzeichen | PPU015 | PEC014 | PEC014 | ||
| Materialnummer | 800 | 812 | 812² | ||
| Materialdicke | 0.15 | 0.14 | 0.14 | ||
| Mechanische Eigenschaften - Raumtemperatur | Reißfestigkeit / N / 50 mm / DIN EN ISO 12127 / 13934-1² | 220 | 120² | 120² | |
| Reißdehnung / % / DIN EN ISO 53857 / 13934-1² | 14 | 30² | 30² | ||
| Gesamtdicke / mm / DIN EN ISO 5094 | 0.15 | 0.14 | 0.14 | ||
| Wassersäule / mm Wassersäule / DIN EN 20811 | 6000 | 2000 | 2000 | ||
| Knickbeständigkeit (mit eigenem Versuchsstand ermittelt) | >100.000 | >300.000 | >300.000 | ||
| Thermisches Verhalten | Kälteflexibel bis °C | -18°C | -20°C | -30°C | |
| Max. Dauereinsatz-Temperatur in °C | 70°C | 70°C | 70°C | ||
| Beständigkeit gegen | Staub | ||||
| Flüssigkeitsdicht | |||||
| Wasser bei 20°C | |||||
| Säuren bei 20°C | |||||
| Laugen bei 20°C | |||||
| Öl bei 20°C | |||||
| Witterung und Ozon | |||||
| Licht | |||||
| Beurteilung: | sehr gut | gut | befriedigend | ausreichend | mangelhaft |
Wichtiger Hinweis:
Die angegebenen technischen Werte sind ledeglich Richtwerte, keine garantierten Werte. Eine verbindlichkeit kann hieraus nicht hergeleitet werden.Sie entbinden den Anwender nicht von ser Verpflichtung, die Eignung des Produkts für seine jeweiligen Anwendungsfall selbst zu überprüfen.
Anschlüsse und Zubehör
Damit Sie Ihren neuen Polyflexbälge funktionssicher in Ihren Anwendungsbereich eingliedern können, bietet Ihnen innoFlex® eine große Auswahl an Anschlüssen und Zubehör. Sprechen Sie mit unseren Anwendungstechnikern über Ihren konkreten Einsatzfall. Gemeinsam finden wir die optimalen Anschlüsse und Zubehörteile für Ihren Polyflexbälge.

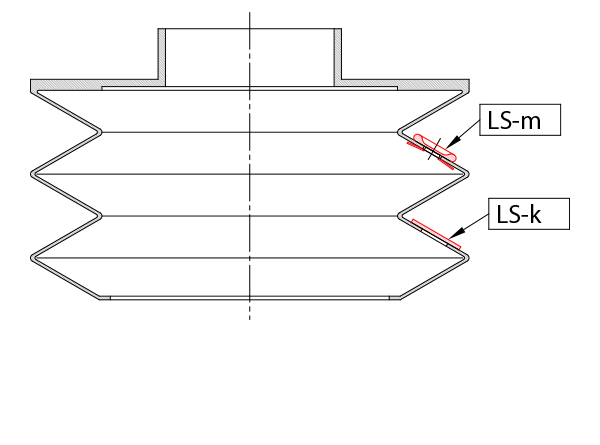

Be- und Entlüftung
Sonderausführungen
